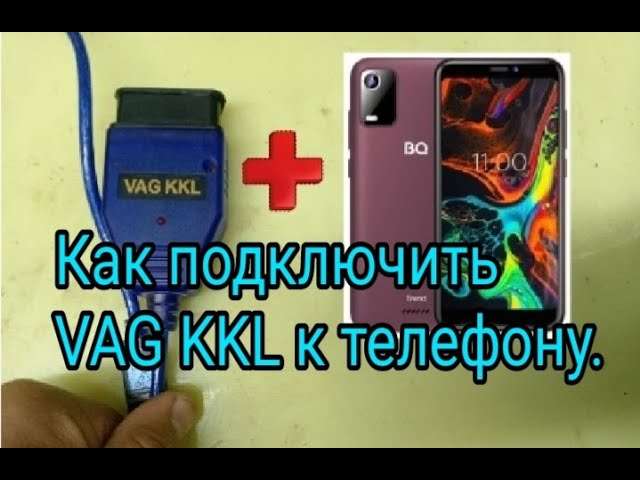

Как подключить VAG COM 409.1 к Android для диагностики автомобиля
1 минута чтение

Как подключить VAG COM 409.1 к Android для диагностики автомобиля

Современный автовладелец все чаще стремится самостоятельно контролировать состояние своего транспортного средства, не прибегая постоянно к услугам автосервисов․ Возможность оперативно считать ошибки, просмотреть параметры работы двигателя или даже провести адаптацию некоторых систем прямо со своего мобильного устройства становится невероятно привлекательной․ Адаптер VAG COM 409․1 KKL, широко известный своей доступностью и эффективностью в диагностике автомобилей группы VAG, при правильном подходе может быть успешно подключен к вашему планшету или смартфону на базе Android, превращая его в мощный диагностический инструмент․ Эта статья подробно расскажет о всех шагах и нюансах, необходимых для реализации такого подключения, помогая вам обрести полный контроль над состоянием вашего автомобиля․

Что потребуется для мобильной диагностики?

Для успешного подключения VAG COM 409․1 к устройству Android необходим не только сам адаптер, но и ряд дополнительных компонентов и программного обеспечения․ Важно заранее убедиться в наличии всех элементов, чтобы процесс настройки прошел максимально гладко․

Диагностический адаптер VAG COM 409․1 KKL USB

Это сердце всей системы․ Адаптер VAG COM 409․1 KKL USB предназначен для подключения к диагностическому разъему OBD-II вашего автомобиля и обмена данными по K-Line протоколу․ Важно отметить, что существуют различные версии этого адаптера, основанные на разных чипах (например, FTDI FT232RL или CH340)․ Совместимость с Android-приложениями может зависеть от используемого чипа, поэтому при выборе адаптера стоит обратить внимание на отзывы пользователей о его работе с мобильными платформами․

Планшет или смартфон на базе Android

Ваше мобильное устройство должно иметь операционную систему Android (желательно не слишком старой версии для лучшей совместимости с современными приложениями) и поддерживать функцию USB OTG (On-The-Go)․ Поддержка OTG критически важна, так как она позволяет вашему планшету или смартфону выступать в роли USB-хоста, к которому можно подключать периферийные устройства, включая наш диагностический адаптер․

Кабель USB OTG (On-The-Go)

Этот кабель является мостом между вашим USB-адаптером VAG COM 409․1 и Android-устройством․ Он позволяет планшету или смартфону подавать питание на USB-устройство и обмениваться с ним данными․ Убедитесь, что кабель OTG совместим с разъемом вашего мобильного устройства (например, micro-USB или USB Type-C)․

Программное обеспечение для Android

Выбор подходящего приложения – один из самых важных этапов․ На рынке Android-приложений существует множество диагностических программ, однако не все из них поддерживают K-Line адаптеры, такие как VAG COM 409․1․ Многие приложения ориентированы на более распространенные адаптеры ELM327․ Ищите приложения, специально разработанные для работы с K-Line адаптерами или имеющие явную поддержку VAG COM 409․1․ Примерами таких программ могут быть различные специализированные K-Line терминалы или некоторые версии универсальных диагностических приложений, предлагающие поддержку старых протоколов VAG․ Перед покупкой платного приложения, если возможно, попробуйте бесплатную версию или почитайте отзывы о совместимости․

Пошаговая инструкция по подключению

Следуя этим простым шагам, вы сможете успешно подключить VAG COM 409․1 к вашему Android-устройству и начать диагностику автомобиля․

  1. Подготовьте адаптер и кабель: Убедитесь, что ваш VAG COM 409․1 адаптер и кабель OTG находятся в рабочем состоянии․
  2. Установите приложение: Загрузите и установите выбранное диагностическое приложение на ваш планшет или смартфон из Google Play Store․
  3. Подключите адаптер к OTG-кабелю: Вставьте USB-разъем VAG COM 409․1 в соответствующий порт OTG-кабеля․
  4. Подключите OTG-кабель к Android-устройству: Вставьте другой конец OTG-кабеля в разъем вашего планшета или смартфона․ Ваше устройство может выдать уведомление о подключении нового USB-устройства․
  5. Подключите адаптер к автомобилю: Найдите диагностический разъем OBD-II в вашем автомобиле (обычно он расположен под рулевой колонкой или в центральной консоли) и подключите к нему VAG COM 409․1․
  6. Запустите диагностическое приложение: Включите зажигание автомобиля (не обязательно заводить двигатель, но для полноценной диагностики это часто требуется)․ Откройте установленное приложение на Android-устройстве․
  7. Настройте соединение в приложении: В настройках приложения выберите тип адаптера (K-Line или VAG COM 409․1, если есть такая опция) и, при необходимости, укажите USB-порт (хотя большинство приложений для Android автоматически определяют подключенный USB-адаптер)․
  8. Начните диагностику: После успешного соединения с адаптером и автомобилем, вы сможете получить доступ к различным функциям: чтение и сброс ошибок, просмотр данных в реальном времени, адаптации и кодирование (если поддерживается приложением и автомобилем)․

Возможные трудности и их решения

Несмотря на кажущуюся простоту, в процессе подключения могут возникнуть некоторые сложности․ Знание потенциальных проблем поможет вам быстрее найти решение․

  • Несовместимость OTG: Убедитесь, что ваш планшет или смартфон действительно поддерживает USB OTG; Некоторые бюджетные модели могут не иметь этой функции․ Проверить это можно с помощью специальных приложений-тестеров OTG или в спецификациях устройства․
  • Отсутствие питания: Иногда USB-порт планшета может не выдавать достаточного питания для адаптера․ В редких случаях может потребоваться OTG-кабель с дополнительным питанием․

  • Проблемы с чипом адаптера: Как уже упоминалось, адаптеры на разных чипах (FTDI, CH340) могут по-разному взаимодействовать с Android-приложениями․ Если возникли проблемы, попробуйте поискать информацию о совместимости вашего чипа с конкретным приложением․
  • Ограничения программного обеспечения: Самая частая проблема․ Многие приложения для Android, даже если они заявляют поддержку K-Line, могут работать нестабильно или не поддерживать все функции VAG COM 409․1․ Иногда требуется перепробовать несколько разных приложений, чтобы найти то, которое будет работать корректно․ Некоторые пользователи отмечают, что VAG 409․1 изначально разрабатывался для Windows, и полноценная работа на Android может быть ограничена или требовать специфических приложений, способных эмулировать COM-порт․
  • Драйверы: В отличие от Windows, Android обычно не требует ручной установки драйверов для USB-устройств․ Если приложение не видит адаптер, это скорее проблема самого приложения или ядра Android, чем отсутствие отдельных драйверов․

Раздел часто задаваемых вопросов (FAQ)

Здесь мы собрали ответы на самые распространенные вопросы, которые могут возникнуть при подключении VAG COM 409․1 к Android․

Нужны ли специальные драйверы для Android?

В большинстве случаев нет․ Android-устройства, поддерживающие USB OTG, обычно имеют встроенные драйверы для стандартных USB-устройств․ Если приложение не видит адаптер, это чаще всего связано с самим приложением или его настройками, а не с отсутствием отдельных драйверов․

Какие программы лучше использовать на Android для VAG COM 409․1?

Найти универсальное «лучшее» приложение сложно․ Необходимо искать программы, которые явно указывают поддержку K-Line адаптеров или VAG COM 409․1․ Примеры включают различные K-Line терминалы или специализированные приложения для конкретных марок автомобилей VAG, если они поддерживают этот тип адаптера․ Иногда придется экспериментировать с несколькими вариантами, чтобы найти наиболее подходящий;

Можно ли использовать Bluetooth-адаптер вместо USB VAG COM 409․1?

VAG COM 409․1 — это проводной USB-адаптер․ Хотя существуют попытки «превратить» его в Bluetooth-устройство путем подключения Bluetooth-модулей (например, HC-05 или HC-06) к его внутренним контактам Rx/Tx, это является сложным техническим решением, требующим определенных навыков и знаний․ Как показывает практика, «вроде все просто, но нет», и такой подход часто сопряжен с нестабильной работой или полной несовместимостью․ Для беспроводной диагностики обычно используются адаптеры ELM327 Bluetooth/Wi-Fi, но они работают по другому протоколу и не всегда могут заменить функционал VAG COM 409․1 для старых автомобилей VAG․

Совместим ли VAG COM 409․1 со всеми автомобилями?

Нет, VAG COM 409․1 KKL предназначен в первую очередь для диагностики автомобилей группы VAG (Volkswagen, Audi, Skoda, Seat) примерно до 2004-2005 года выпуска, использующих K-Line протокол․ Он также может работать с некоторыми другими марками (например, Daewoo, VAZ) через K-Line․ Для более новых автомобилей VAG, использующих CAN-шину, потребуется другой тип адаптера (например, VCDS HEX-CAN)․

Подключение адаптера VAG COM 409․1 к планшету на Android открывает новые горизонты для самостоятельной диагностики и обслуживания автомобиля, обеспечивая удобство и мобильность․ Несмотря на некоторые технические нюансы и потребность в тщательно подобранном программном обеспечении, этот процесс вполне реализуем для каждого автолюбителя․ Внимательное следование инструкциям и готовность к экспериментам с приложениями помогут вам успешно превратить ваш планшет в полноценный диагностический сканер․ Помните, что регулярная проверка состояния автомобиля позволит своевременно выявить и устранить потенциальные неисправности, продлевая срок службы вашего железного коня․ Теперь полный контроль над диагностикой вашего автомобиля находится прямо у вас в руках․
